20mm NEMA8线性混合步进电机，穿过丝杠轴

属性：

产品描述：

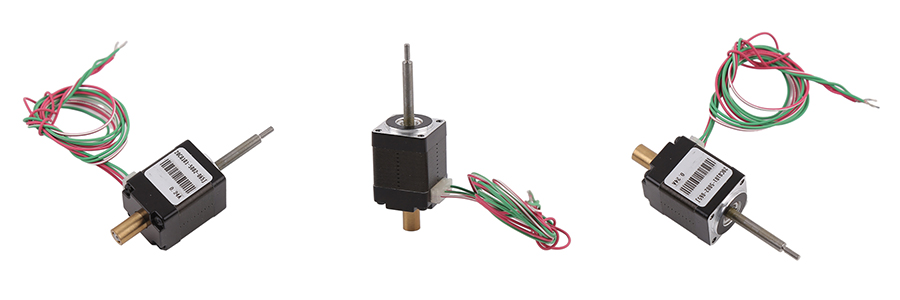

这是NEMA8 (20mm尺寸)混合步进电机与贯穿轴，称为非俘虏轴。

不像圆轴/D轴的步进电机，这种贯穿轴在旋转的同时可以自由上下移动。

这就是众所周知的直线步进电机，它可以做直线运动。

直线运动速度是由驱动频率和丝杠的导程决定的。

电机背面有手动螺母，断电时可手动旋转电机，也可装配编码器进行闭环系统

参数：

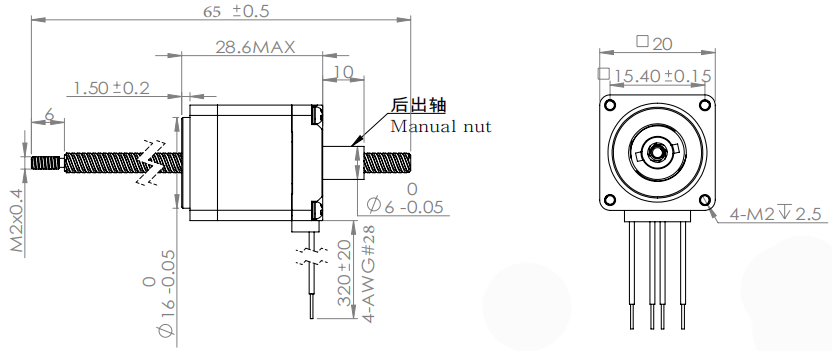

设计图纸:

于丝杠:

直线混合步进电机采用的丝杠一般为梯形丝杠。

例如用于Tr3.5*P0.3*1N丝杠。

Tr表示梯形丝杠型

P0.3表示丝杠节距为0.3mm

1N表示单启动丝杠。

丝杠导程=启动数*螺距

所以对于这个特定的丝杠，是0.3mm的引线。

混合式步进电机的电机步进角为1.8度/步，旋转一圈需要200步。

步长是电机在单步时所做的直线运动。

对于0.3mm丝杠，步长为0.3mm/200步=0.0015mm/步

混合式步进电机的结构：

混合式步进电机的应用：

由于混合式步进电机的高分辨率(每转200或400步)，它们被广泛用于需要高精度的应用，例如:
3D打印
工业控制(CNC，自动铣床，纺织机械)
计算机外围设备
包装机
和其他需要高精度控制的自动系统。

关于混合式步进电机的应用

客户应遵循“先选择步进电机，再根据已有的步进电机选择驱动器”的原则
，不要采用全步驱动方式驱动混合步进电机，全步驱动下振动更大。
混合式步进电机更适合低速场合使用。我们建议转速不超过1000转/分(0.9度时6666PPS)，在1000- 3000pps(0.9度)之间，并且可以附带变速箱降低转速。电机在合适的频率下工作效率高，噪音低。
由于历史原因，只有标称12V电压的电机才使用12V。设计图上的其他额定电压并不完全是电机适合的驱动电压。客户应根据自己的要求选择合适的驱动电压和驱动器。
电机在高速或大负载下使用时，一般不直接以工作转速启动。我们建议逐步提高频率和转速。原因有二:一是电机不会丢步，二是可以降低噪声，提高定位精度。
电机不宜在振动区(600 PPS以下)工作。如果必须在低速下使用，可以通过改变电压、电流或增加一些阻尼来减少振动问题。
当电机工作在600PPS(0.9度)以下时，应采用小电流、大电感、低电压的方式驱动。
对于转动惯量大的负载，应选用大尺寸的电机。
当要求更高的精度时，可以通过增加齿轮箱、提高电机转速或采用细分驱动来解决。也可以使用5相电机(单极电机)，但整个系统的价格相对昂贵，所以很少使用。
步进电机尺寸:
我们目前有20mm(NEMA8)、28mm(NEMA11)、35mm(NEMA14)、42mm(NEMA17)、57mm(NEMA23)、86mm(NEMA34)混合步进电机。我们建议在选择混合式步进电机时，先确定电机尺寸，再确认其他参数。

定制服务

电机的直径:
我们有直径6mm, 8mm, 10mm, 15mm和20mm电机
线圈电阻/额定电压:线圈电阻可调，电阻越大，电机的额定电压越高。
支架设计/丝杠长度:如果客户想要支架长/短，有特殊设计，如安装孔，可调。
PCB板+电缆+连接器:PCB板的设计，电缆长度和连接器间距都是可调的，如果客户需要，可以替换成FPC。

交货时间

如果我们有现货，我们可以在3天内寄出样品。
如果我们没有现货，我们需要生产，生产时间大约是20个日历天。
批量生产的话，交货期取决于订单数量。

常见问题解答：

1.一般样品的交货时间是多久?后端大订单的交货时间是多久?
样品订单的交货期在15天左右，大批量订单的交货期在25-30天。

2.你们接受定制服务吗?
我们接受产品定制。包括电机参数，引线类型，输出轴等。

3.所示。这个电机可以加一个编码器吗?
对于这种类型的电机，我们可以在电机戴帽上加上编码器。
